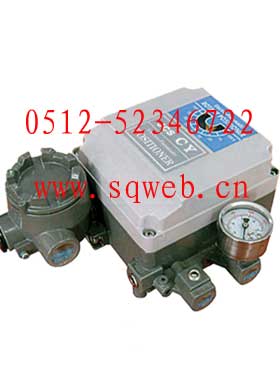

YT-1000L,YT-1000R
電氣閥門定位器
|
| |
 |
|
| |
YT-1000系列(包括:YT-1000L直線型和YT-1000R轉角型兩種形式)電氣定位器是一種從控制器或控制系統中受4～20mA直流電信號，并向氣動執行機構輸送空氣信號來控制閥門位置的裝置。其與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。
由于本定位器具有防爆結構，故能使用于爆炸危險場所。 |
|
|
|
|
| 型號 |
YT1000L（直線型） |
YT1000R（回轉型） |
| 單作用 |
雙作用 |
單作用 |
雙作用 |
| 輸入信號 |
4-20mA DC below 24V |
| 電阻 |
250±15Ω |
| 供氣壓力 |
1.4-7（20-100psig） |
| 行程 |
10-150mm |
0-900 |
| 導管接口 |
PT(NPT)1/4 |
| 壓力表接口 |
PT(NPT)1/8 |
| 電源接口 |
PF1/2（G1/2） |
| 防爆等級 |
Exia IIBT6,Exdm IIBT6 |
| 防護等級 |
IP66 |
| 環境溫度 |
-20℃～70℃(標準) |
| 線性度 |
±1% |
±2% |
| 滯后度 |
1% |
| 靈敏度 |
±0.2% |
±0.5% |
| 重復性 |
±0.5% |
| 空氣消耗量 |
3LPM(Sup.=1.4kgf/cm2，20psi) |
| 流量 |
80LPM(Sup.=1.4kgf/cm2，20psi) |
| 材料 |
壓鑄鋁 |
| 重量 |
2.7kg(6.0Ib) |
2.8kg(6.2Ib) |
|
|
|
|
1、具有高防振性（在5-200Hz范圍內無共振現象）。
2、磁電組件部分采用新型動圈結構，可靠、穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、通過防爆等級（Exia II BT6，Exdm II BT6）認證。通過IP66等級認證。
5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、調試方便簡單，正向和反向，單作用和雙作用之間可方便轉換，不用更換零件就能實現1/2范圍內的分程。
7、結構緊湊，精密可靠 本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等，具備了良好的防腐性能。
8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。
9、導氣管的連接設計為多也形式，便于導氣管任意方向連接。
10、對于小型執行機構通過使用排氣孔易于排除振動的影響。
綜合以上等技術性能特點，故CY-1000系列定位器可滿足不同的類型單.雙作用，正.反作用的各類氣動執行器要求。具有國際水平的較為先進可靠可行的技術性能和特色。 |
|
|

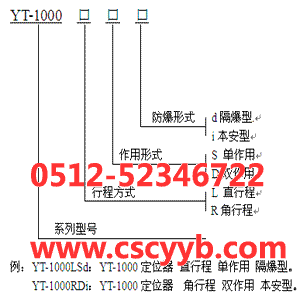

訂貨時請說明：（訂貨時應根據用戶使用條件要求，按產品選型樣本暨使用說明書）
1、商標型號：例：常陽CY-1000R。 作為提供用戶的常規型標準產品；同時建議訂購使用與本定位器配（套）合工作的QFHA壓力器（過濾器，減壓器）。附：訂貨一般只要僅寫上或報上商標型號（例：CY-1000R）即可正常供貨。
2、輸入信號范圍，防爆（防護）型式（等級）
3、作用型式：（單作用不是雙作用）；動作型式（直行程還是角行程）附：本定位器作用方式，正反作用可方便調換校整，正反作用不必注明，常規型以正作用提供。
4、凸輪特性（一般調節閥凸輪特性為線性，不必注明，等百分比和非線需特注）
5、執行機構行程（如用戶需100mm或超過100mm行程調節閥配套時，訂貨需特殊注明）
6、附件：（常規的附件可隨定位器提供）非常規附件安裝聯板，運動聯板組件是否要，要請?zhí)峁﹫?zhí)行機構型號，氣管外徑。
7、1/3、1/4斷幅用戶必須注明。
8、本定位器與調節閥配套使用。亦可配各類型二位式氣動執行機構，實現比例調節。如有特殊需要，可與供應方協商，特殊說明。 |
|
