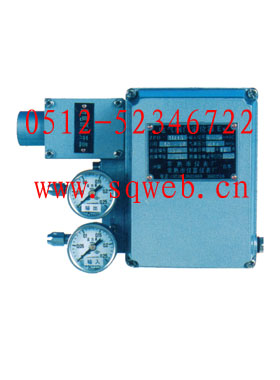

| 電氣閥門定位器
|
| |
 |
|
| |
| ZPD1000型電氣閥門定位器系工業自動化儀表品種之一，是氣動執行器（氣動調節閥）主要的配套儀表。用以克服調節閥受壓差影響而產生的不平衡力，提高閥門位置的線性度，從而使調節閥的行程（閥門開度）按調節儀表輸出的4～20mA或0～10mADC電流信號成對應的比例關系，實現正確定位。本系列產品是我公司在原氣動閥門定位器的基礎上，研究開發的電信號控制，氣動控制的閥門控制機構。 |
|
|
|
|

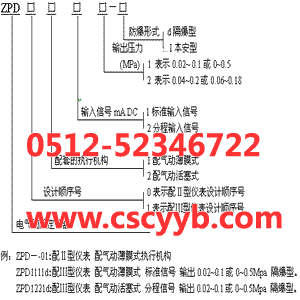

型號 |
防爆型式 |
輸入信號 mA.DC |
氣源壓力 （MPa） |
輸出壓力MPa （標準狀態） |
執行機構 |
行程范圍 |
耗氣量
（標準狀態） |
ZPD-01 |
d 隔爆 e 增安 i 本安 |
0-10 |
0.14-0.35 |
0.02-0.1 |
氣動薄膜式 |
直行程
10-100mm
或
角行程
0-(50-90o) |
450L/h |
|
|
 |
ZPD0121 |
0-5；5-10 |
0.14 |
0.02-0.1 |
ZPD0122 |
0-5；5-10 |
0.25-0.35 |
|
ZPD1111 |
4-20 |
0.14 |
0.02-0.1 |
ZPD1112 |
4-20 |
0.25-0.35 |
|
ZPD1121 |
4-12；12-20 |
0.14 |
0.02-0.1 |
ZPD1122 |
4-12；12-20 |
0.25-0.35 |
|
ZPD1211 |
4-20 |
0.5 |
0-0.5 |
氣動活塞式 |
3600L/h |
ZPD1221 |
4-12；12-20 |
|
0-5；5-10 |
|
|
|
|
|
1、可實現正作用定位器和反作用定位器。
2、可實現分程控制。
3、結構牢固，調校簡單，安裝方便。
4、防爆功能采用外殼隔爆，具有室外防水型（增安型）、耐壓防爆型（隔爆型）、本質安全型（本安型）.
5、可克服高壓差對閥芯的不平衡力。
6、改變氣源壓力就能與各種不同彈簧范圍的調節閥配套使用。
7、零部件采用精密壓鑄成型，外形及內部結構制作工藝精致，整體結構緊湊。
8、采用不銹鋼緊固件和先進的噴塑工藝，具備了良好的防腐性能。 |
|
|
訂貨時請注明產品名稱、型號。本公司產品出廠均按正作用定位器裝配，因此，如在下列情況中使用，訂貨時必須說明，以便按用戶需要裝配出廠。
●需配角行程閥
●需反作用定位器
●需配反作用執行機構的定位器
●需配100mm行程執行機構
●需分程控制
●其他特殊要求 |
|
