YT-320氣動放大器

    氣動放大器YT-320是接收安裝在氣動控制閥上的定位器的輸出壓力，以相同壓力給執行機構輸入大流量的氣源，加快控制閥動作速度的裝置。

產品特征

  1.按穩定的1:1壓力供氣，速度快，準確性高。

  2.通過旁通調節，提高控制閥的動作安全性。

  3.對于定位器的微小輸入信號壓力變化反應非常敏感，并能提供大流量氣源給執行機構。

  4.內置100微米濾網，防止異物進入。

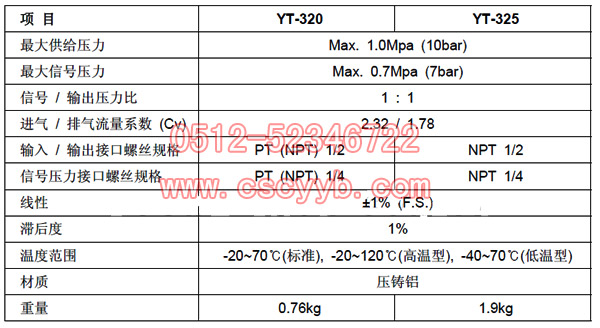

 YT-320氣動放大器參數表

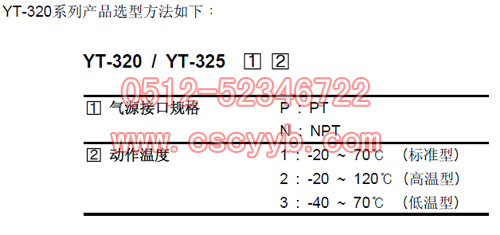

 YT-320氣動放大器選型表

動作原理

    從減壓閥輸入氣源壓力(Supply)，信號接口端輸入信號壓力(Input Signal)，那么如下圖上方膜片(③)受到壓力，使膜片組合件向下移動，同時閥芯(⑦)也會向下移動。這時輸入壓力通過閥芯底座通路流入到輸出接口(Output)并輸入到執行機構。當輸出壓力增加到和信號壓力相同時，閥芯(⑦)重新上升，最總信號壓力和輸出壓力保持相同。相反，輸出壓力大于信號壓力，則膜片組合件向上移動，輸出壓力會通過閥芯上方空隙向排氣環(④)排氣。根據信號壓力而變化的輸出壓力的靈敏度可以通過調節螺絲(①)進行調解，通過調節可以改善系統的穩定性。
