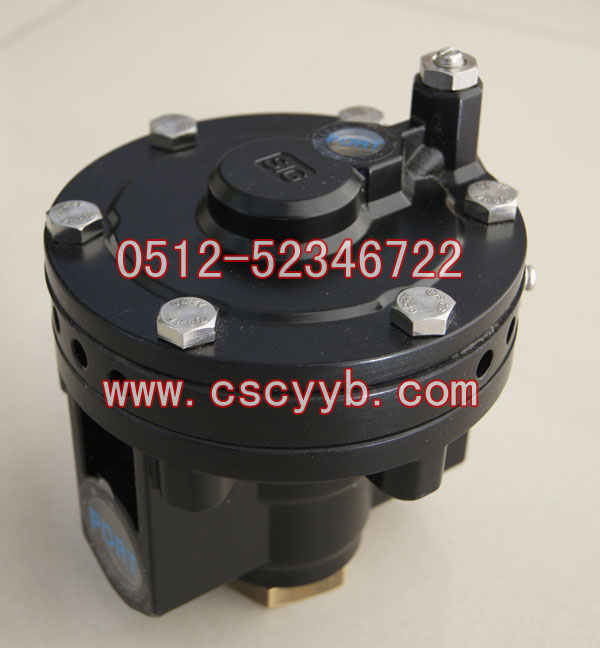

氣動放大器YT-310

產品簡介

    氣動放大器YT-310是接收安裝在氣動控制閥上的定位器的輸出壓力，以相同壓力給執行機構輸入大流量的氣源，加快控制閥動作速度的裝置。

產品特征

• 按穩定的1:1壓力供氣，速度快，準確性高。
• 通過旁通調節，提高控制閥的動作安全性。
• 對于定位器的微小輸入信號壓力變化反應非常靈敏，并能提供大流量氣源給執行機構。
• 采用防泄漏設計，氣源沒有任何泄露。

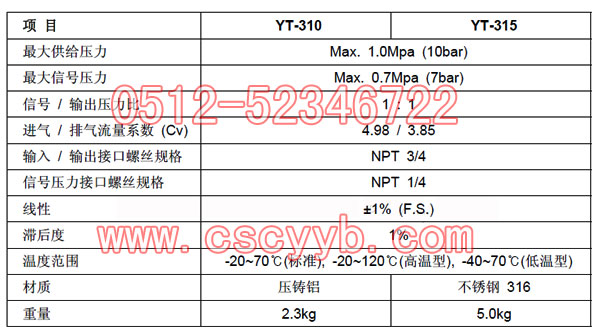

參數

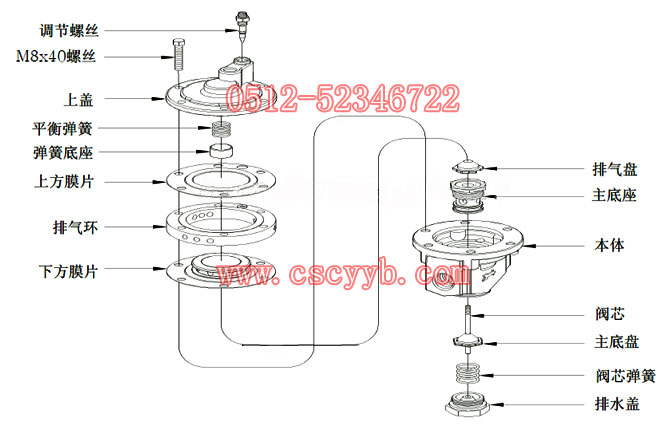

主要部件

動作原理

    從減壓閥輸入氣源壓力(Supply)，信號接口輸入信號壓力(Input Signal)，上方膜片和下方膜片組合件受到力一起向下移動，同時壓主底盤，氣源通過輸出口(Out)向執行機構供氣。當出口壓力和信號壓力保持平衡時上方膜片回到原位，使信號壓力和輸出壓力保持1:1。相反，如果輸出壓力大于信號壓力，膜片組合件會向上移動，氣源通過排氣環向大氣排氣。根據信號壓力變化的輸出壓力的靈敏度可以通過調節螺絲進行調節，通過調節可以改善系統的穩定性。

YT-310接口為NPT3/4，比YT-300接口NPT1/2流量更大，使執行機構工作的速度更快。
