導讀：本文主要講述偏心旋轉閥的特點及偏心旋轉閥的機構，偏心旋轉閥可配閥門定位器。 偏心旋轉閥的結構
偏心旋轉調節閥閥體流路簡單，阻力小，與同口徑單、雙座閥相比，有較大的流通能力，但重量只有其1/3左右。偏轉閥采用旋轉運動，提高了填料函密封性，同時具有較大的輸出力，所以閥的泄漏較小，剛度較大，在額定壓差下能可靠地工作。偏心旋轉閥芯、閥桿只作旋轉運動，所以它開關轉動時所承受摩擦力很小，當閥芯和閥座相接觸關閉時，閥芯柔臂在執行機構推力作用下產生微小彈性變形及彈 性漲緊力，使閥芯與閥座接觸更加緊密牢固，因此，偏心旋轉閥泄漏量很小。同時關閉閥門所需的推力與球閥、蝶閥相比要小。
偏心旋轉閥的特點：
1）閥座壽命長。耐久的、堅固的金屬或陶瓷閥座密封圈和偏心的閥芯，在啟閉過程中，如左圖所示，減少了閥芯與閥座的摩擦，改善了閥座密封面的破壞，以及開啟時的阻力。閥芯在旋轉至關閉位置時，閥芯與閥座密封圈會產生自動重疊作用，使密封面間得到更合理的配合。 2）性能可靠。特殊的閥座密封圈設計，能自動定心、自行搭接、動態與閥芯對準，可提高使用壽命。密封金屬軸承可防止顆粒堆積的軸面而防止閥芯轉動。
3）可多種操作。自動定心的閥座密封圈和堅固的閥芯，可以在其向前流和反向流任一方向使用時達到密封。使用向后流方向，出口湍流區是遠離閥座密封面的，另外閥芯的90℃行程亦有助于減少閥芯與流動介質的沖刷，減少損壞的可能性。
4）安裝方便。帶法蘭的閥體，可以與不同等級的管道法蘭連接。配合不同的設計要求，亦可避免有外露的法蘭螺釘。安裝時的定位面和整體效果也較好。還可提供壓緊式的無法蘭閥體，安裝時可依靠法蘭螺釘定位。

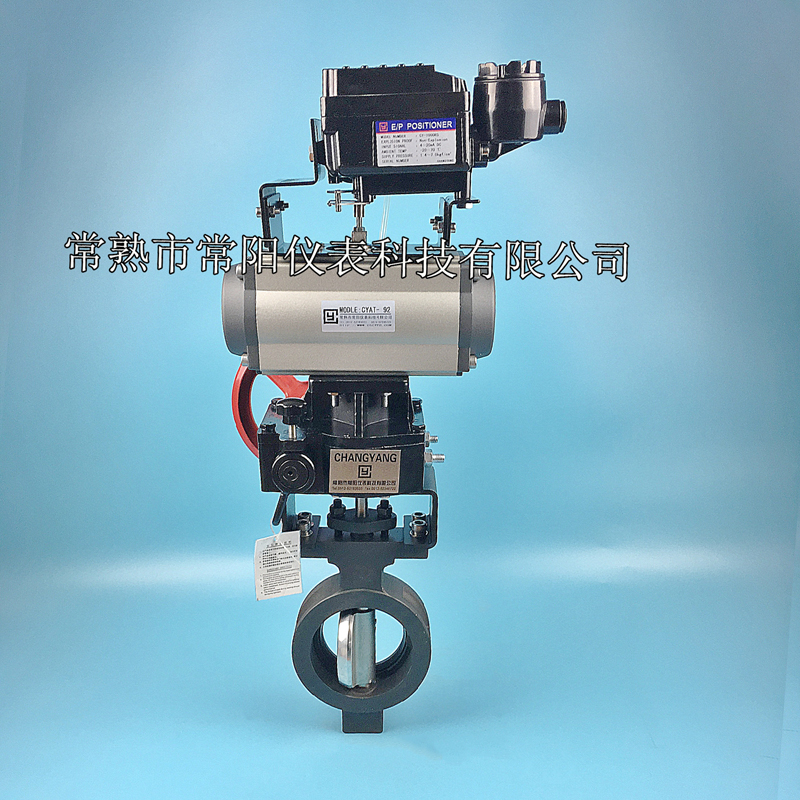

(圖中所示：變心旋轉閥配常陽CY1000R角行程閥門定位器） |
