| CY1000電氣閥門定位器放大器的工作原理
導讀：CY1000電氣閥門定位器是由常陽借鑒國外技術，自主研發設計生產的，可替代進口YT-1000電氣閥門定位器。本片文章常儀技術主要講解CY1000電氣閥門定位器放大器的工作原理及簡單介紹CY1000電氣閥門定位器作用。
一、CY1000電氣閥門定位器放大器的工作原理

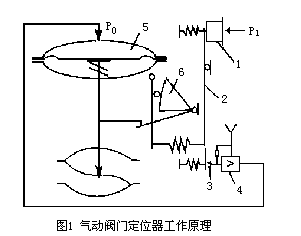

是將來自外部氣源的壓力通過放大器里的活塞裝置來工作的，空氣進入放大器之后，經過放大器里的倍壓孔，使壓力增強，進入氣缸，帶動氣缸動作，從而也帶動閥門定位器工作，然后通過來自調節器或輸出式安全柵的4～20mA直流信號輸入到轉換組件中的線圈時，由于線圈兩側各有一塊極性方向相同的永久磁鐵，所以線圈產生的磁場與永久磁鐵的恒定磁場，共同作用在線圈中間的可動鐵芯即閥桿上，使杠桿產生位移。當輸入信號增加時，杠桿向下運動（作逆時針偏轉），固定在杠桿上的擋板便靠近噴嘴，使YT-1000放大器背壓增高，經放大后輸出氣壓也隨之增高。此輸出氣壓作用在調節閥的膜頭上，使調節閥的閥桿向下運動。閥桿的位移通過拉桿轉換為反饋軸和反饋壓板的角位移，并通過調量程支點作用于反饋彈簧上，該彈簧被拉伸，產生一個反饋力矩，使杠桿作順時針偏轉，當反饋力矩和電磁力矩相平衡時，閥桿就穩定于某一位置，從而實現了閥桿位移與輸入信號電流成正比例的關系。調整調量程支點于適當位置，可以滿足調節閥不同桿行程的要求。

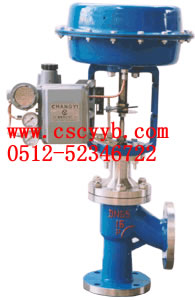

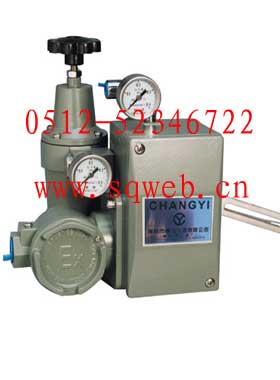

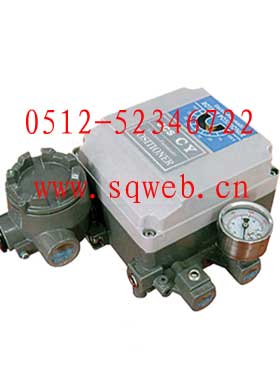

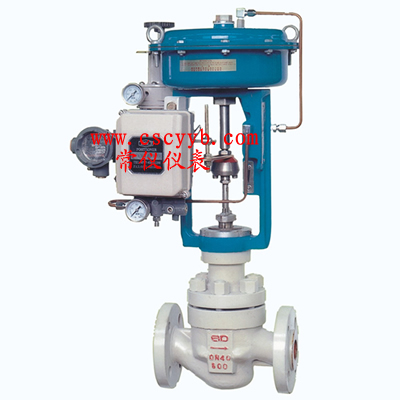

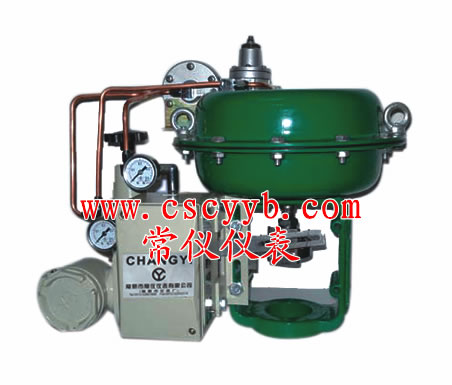

（圖中所示：CY1000系列電氣閥門定位器）
二、CY-1000系列電氣閥門定位器基本作用
CY-1000系列電氣閥門定位器(包括:CY-1000L直線型電氣閥門定位器和CY-1000R轉角型電氣閥門定位器兩種形式)是一種從控制器或控制系統中受4～20mA直流電信號，并向氣動執行機構輸送空氣信號來控制閥門位置的裝置。其與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型(彈簧復位型)和雙作用型氣動執行機構。常儀生產的CY1000電氣閥門定位器具有防爆結構，故能使用于爆炸危險場所。 |
