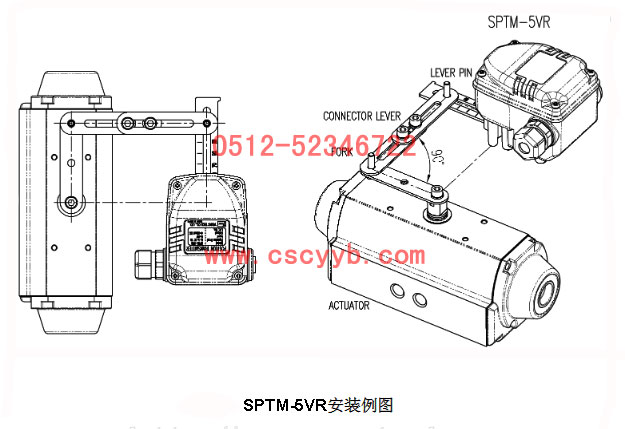

SPTM-5VR角行程產品安裝

SPTM-5VR使用在角行程（回轉型）閥門上。球閥，蝶閥等執行機構軸90度回轉閥門。

1、安裝閥位變送器前要把執行機構設定在初始位置。單作用即彈簧反饋型執行機構如果斷氣源自動回到初始狀態，如果是雙作用的執行機構，就要根據執行機構的具體參數正確設定初始位置。

2、參照相應執行機構和SPTM-5VR的圖紙，制作適當?shù)闹Ъ堋?/p>

3、制作好相應支架和反饋桿后，正確安裝閥位變送器并擰緊螺絲。

接線

① 考慮到震動和碰撞，請使用O型接線頭。

② SPTM-5V系列產品需要單獨供電。電壓范圍是9-27V直流電壓，最大不能超過30V。

③ 考慮到電磁波的影響，電纜不能布置在高容量電機或馬達附近。

④ 連接電源時正負極不能接反。

⑤ 在防爆區域安裝時，要遵守本質安全防爆規定。

⑥ 接線時必須切斷電源。

⑦ 接線時要注意，以免電纜表皮受損。

⑧ 產品內部或外部要正確接地。

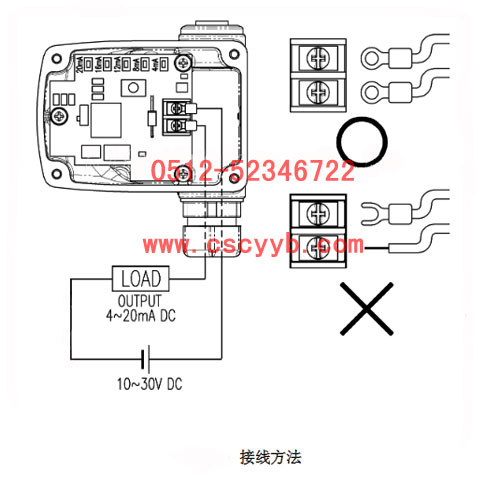

連接方法

① 用十字螺絲刀擰開產品外殼上的4個螺絲，并打開外殼。

② 擰開接線端子上的2個螺絲。

③ 通過SPTM-5V的電源連接孔引入電纜。

④ 為了防止接線脫落，請使用O型接頭進行連接。

⑤ 把螺絲插入O型接頭，并固定在相應正負極接線柱上。要用1.5Nm(15kfgcm)的力矩擰緊螺絲。

調整

設定點開關的選擇

可以選擇設定點的數量，分為2點設定和5點設定2種設定方法。大部分只需要進行

2點設定，如果現場要球更精確的反饋信號，那么請進行5點設定。

①2點設定

  2點設定是指定全行程的零點和

量程即0%和100%，中間值就會自動設定。

②5點設定

  5點設定是指，把全行程分為5個點（0%，25%，50%，75%，100%）進行設定，中間值會自動設定。這種設定方法雖然過程繁瑣但反饋精度會更高。

設定方法

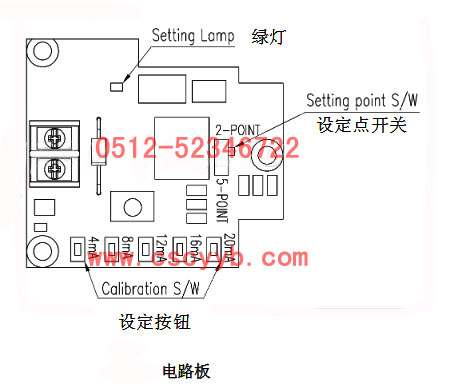

電路板2點設定方法

①把電路板上的設定點開關推向2-POINT處。

②給定位器輸入4mA電流，使閥門行程達到0%位置。

③按住電路板上寫有4mA的按鈕3~4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。

④在給定位器輸入20mA電流，使閥門行程達到100%位置。

⑤按住電路板上寫有20mA的按鈕3~4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。

5點設定方法

①把電路板上的設定點開關推向5-POINT處。

②給定位器輸入4mA電流，使閥門行程達到0%位置。

③按住電路板上寫有4mA的按鈕3~4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。

④在給定位器輸入8mA電流，使閥門行程達到25%位置。

⑤按住電路板上寫有8mA的按鈕3~4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。

⑥按上述方法繼續設定對應于50%，75%，100%行程的12mA，16mA，20mA。

返向輸出設定方法（2點設定為例）

如果要設定成閥門行程在0%時反饋20mA，閥門行程在100%時反饋4mA，方法如下。

①給定位器輸入4mA電流，使閥門行程達到0%位置。

②按住電路板上寫有20mA的按鈕3~4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。

③在給定位器輸入20mA電流，使閥門行程達到100%

位置。

④按住電路板上寫有4mA的按鈕3~4秒鐘，電路板上面的綠燈會閃爍，說明已經保存。
