調節閥振動的8種解決方法
1、更換節流件消除共振法
其方法有：
①更換流量特性，對數改線性，線性改對數；
②更換閥芯形式。如將軸塞形改為“V”形槽閥芯，將雙座閥軸塞型改成套筒型；將開窗口的套筒改為打小孔的套筒等。
2、更換調節閥類型以消除共振.
不同結構形式的調節閥，其固有頻率自然不同，更換調節閥類型是從根本上消除共振的最有效的方法。一臺閥在使用中共振十分厲害———強烈地振動(嚴重時可將閥破壞)，強烈地旋轉(甚至閥桿被振斷、扭斷)，而且產生強烈的噪音(高達100多分貝)的閥，只要把它更換成一臺結構差異較大的閥，立刻見效，強烈共振奇跡般地消失。如某維尼綸廠新擴建工程選用一臺DN200套筒閥，上述三種現象都存在，DN300的管道隨之跳動，閥塞旋轉，噪音100多分貝，共振開度20～70%，考慮共振開度大，改用一臺雙座閥后，共振消失，投運正常。

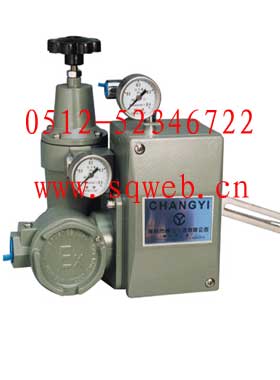

（圖中所示：HEP-16電氣閥門定位器配調節閥）
3、減小汽蝕振動法
對因空化汽泡破裂而產生的汽蝕振動，自然應在減小空化上想辦法。
①讓氣泡破裂產生的沖擊能量不作用在固體表面上，特別是閥芯上，而是讓液體吸收。套筒閥就具有這個特點，因此可以將軸塞型閥芯改成套筒型。
②采取減小空化的一切辦法，如增加節流阻力，增大縮流口壓力，分級或串聯減壓等。
4、避開振源波擊法
外來振源波擊引起閥振動，這顯然是調節閥正常工作時所應避開的，如果產生這種振動，應當采取相應的措施。
5、增加剛度法
對振蕩和輕微振動，可增大剛度來消除或減弱，如選用大剛度的彈簧，改用活塞執行機構等辦法都是可行的。
6、增加阻尼法
增加阻尼即增加對振動的摩擦，如套筒閥的閥塞可采用“O”形圈密封，采用具有較大摩擦力的石墨填料等，這對消除或減弱輕微的振動還是有一定作用的。
7、增大導向尺寸，減小配合間隙法
軸塞形閥一般導向尺寸都較小，所有閥配合間隙一般都較大，有0.4～lmm，這對產生機械振動是有幫助。因此，在發生輕微的機械振動時，可通過增大導向尺寸，減小配合間隙來削弱振動。
8、改變節流件形狀，消除共振法
因調節閥的所謂振源發生在高速流動、壓力急劇變化的節流口，改變節流件的形狀即可改變振源頻率，在共振不強烈時比較容易解決。具體辦法是將在振動開度范圍內閥芯曲面車削0.5～1.0mm。如某廠家屬區附近安裝了一臺自力式壓力調節閥，因共振產生嘯叫影響職工休息，我們將閥芯曲面車掉0.5mm后，共振嘯叫聲消失。
結束語：調節閥又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。如果按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。英文名：controlvalve，上球調節閥常用分類：氣動調節閥，電動調節閥，液動調節閥，自力調節閥。 |
