YT-930電氣轉換器的安裝和調整

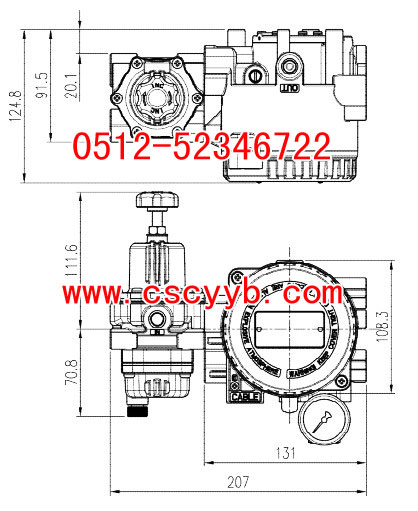

概述

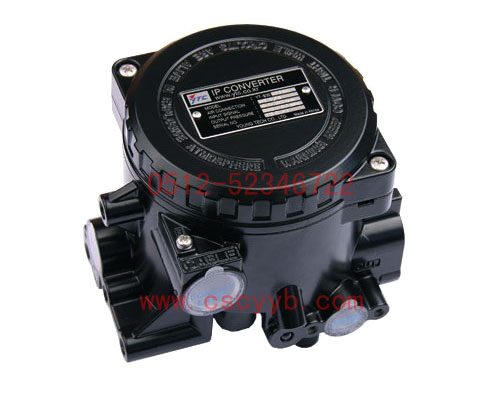

電氣轉換器YT-930系列產品是從控制室接受 DC 4~20mA 的電流信號轉換成 0.02 ~ 0.1 的氣壓信號，控制氣動閥門定位器或調節閥門的裝置。選用非防爆構造。

安全與安裝提示

安裝設備時，請務必閱讀并遵守安全說明。

  閥門，執行機構，或其他相關設備任何輸入或供給壓力必須關閉。

  閥門和系統分離通過使用旁通閥或其它設備，以避免整個系統“停擺”。

  在危險區域的情況下，請確保沒有爆炸氣體在大氣中環境。

  安裝設備時，請確保蓋基部向上領導或蓋應正視前方，確保內部結露可通過排水孔泄漏出來。

氣管連接

注意事項

  供應壓力應保持清潔，干燥的空氣 - 避免潮濕，油污或灰塵.

   通常建議使用空氣過濾器調節器（即YT- 200系列）。

  YTC并沒有比清潔空氣以外的任何其他氣體測試定位器的操作。任何問題請聯系YTC。

供應壓力條件

  干燥的空氣至少10 ℃低于環境溫度。

  不許使用含塵土的空氣。如果需要，我們建議使用空氣過濾器調節器，其中包含5微米或以下的過濾器（YT- 200）.

  不許包含油或潤滑油.

  符合與ANSI / ISA- 57.3 （1975年R1981 ）或ISAS7.3-1975 （ R1981 ）規定.

  產品設計使用在低于0.24MPa（2.4bar）的壓力下.

  設置空氣過濾減壓閥的壓力水平比要求的最大輸出壓力高0.02MPa（0.2bar）.

管道條件

  確保管內清潔障礙物.

  不要使用管道被擠壓或顯示任何類型的損害.

  管道應具有比內徑6mm（10mm外徑）多維持流量.

  管道系統的長度不宜過長。較長的管道系統可能會影響流速由于管道內的摩擦.

電源連接

注意事項

  當在危險和爆炸性氣體區域安裝，必須使用導管或耐壓填料結合。該化合物充電箱應是防爆型的，必須完全密封。

  導管入口連接螺絲是PF 1/2或G 1/2。

  接線端子之前，請確保電源完全關閉。當電源仍然活著，不要打開蓋子。

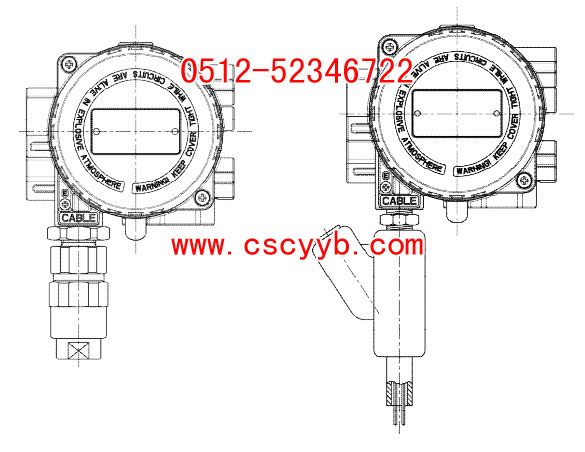

  請使用環型凸耳，以防止振動或任何其它外部沖擊。

  YT- 930系列應于終端的外部或在產品的內部接地。

  請使用與導體部分絞合電纜是1.25平方毫米并適合于600V（與NEC Article 310的導體表相符）的電纜的外直徑應6.35〜 10毫米之間。用屏蔽線以防止電- 磁氣和噪聲。

  請不要安裝電纜附近的高噪聲設備，如大容量的變壓器或馬達。如有需要請用屏蔽電纜。

終端概述

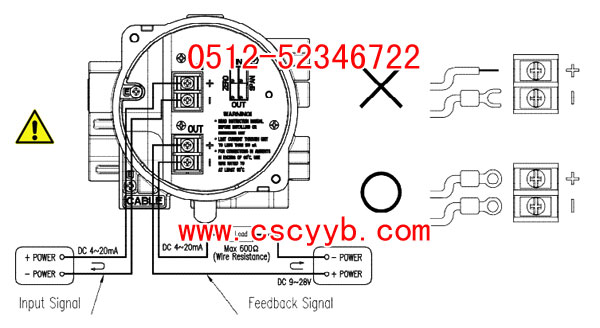

輸入電流信號及反饋信號端鏈接

1、打開基本蓋板。

2、請考慮操作條件使用適當的結合。插入電纜用適當的防爆型包裝聯合。

3、找到在左邊輸入信號的電纜入口側和產物的底側. 將電纜插入導管入口，并固定好（+）和（-）對平板終端。確保使用1.5 Nm (15 kgf-cm)的力矩擰緊螺栓。請檢查端子的極性。

4、有兩個端子用于接地。

5、接地電阻必須小于100歐姆。

6、在使用產品前要完全關閉罩基。

調整

我們的產品是由YTC設施派遣之前，對供給壓力或對輸入信號的供給壓力的輸入信號將被設置正確。如果例外的設置要求，請參閱以下

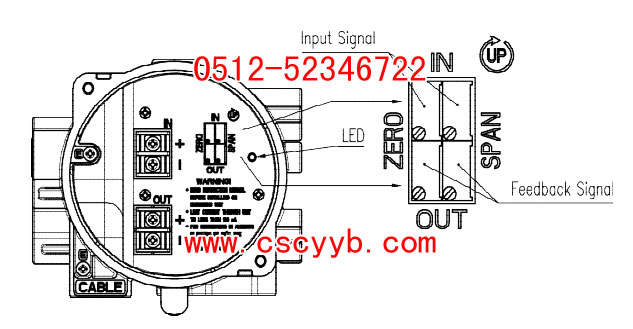

輸入信號的零點和量程調整

(基于4~20mA/0.02~0.1MPa)

1. 接線已完成后，請提供4mA作為輸入信號. 請檢查輸出壓力，通過使用小（ - ）螺絲刀調整零點調整螺栓。在一般情況下，零應在0.02MPa.

2. 供應20mA輸入信號。請檢查輸出壓力和調節范圍調節螺栓所需的最終輸出。在一般情況下，跨度應該在0.1MPa設置20mA.

3. 再次供應4mA電流。請檢查輸出壓力并重復步驟1和2，直到需要點已完全設置.

4. 完全關閉罩基.

反饋信號的零點和量程調整

(基于4~20mA/0.02~0.1MPa)

1. 反饋信號需要DC 9 〜28V 。供應4mA電流。請檢查輸出壓力為零點和正確地接收反饋信號。如果沒有，用小的（ - ）螺絲刀調整零點調整螺栓，直到接收反饋信號被設置為4mA.

2. 供應20mA電流信號。請檢查輸出壓力為終點，正確地接收反饋信號。如果沒有，用小的（ - ）螺絲刀調整跨度調整螺栓，直到接收反饋信號被設置為20mA.

3. 再次供應4mA電流。請檢查輸出壓力并重復步驟1和2，直到需要點已完全設置.

4. 完全關閉罩基.
